1.AEC-Q200 Compliance
2.Advanced thin film technology
3.RoHS compliant
4.Special materials, design, and processing for high sulfur applications
5. Test proven immunity to humidity, moisture, and sulfur

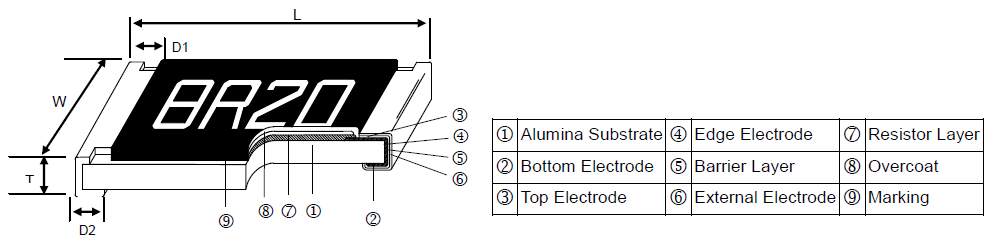

Type | Size (Inch) |
L |
W |
T |
D1 |
D2 | Weight(g) (1000pcs) |
AR02 | 0402 | 1.00±0.05 | 0.50±0.05 | 0.30±0.05 | 0.20±0.10 | 0.20±0.10 | 0.54 |
AR03 | 0603 | 1.55±0.10 | 0.80±0.10 | 0.45±0.10 | 0.30±0.20 | 0.30±0.20 | 1.83 |
AR05 | 0805 | 2.00±0.15 | 1.25±0.15 | 0.55±0.10 | 0.30±0.20 | 0.40±0.20 | 4.71 |
AR06 | 1206 | 3.05±0.15 | 1.55±0.15 | 0.55±0.10 | 0.42±0.20 | 0.35±0.25 | 9.02 |
AR13 | 1210 | 3.10±0.15 | 2.40±0.15 | 0.55±0.10 | 0.40±0.20 | 0.55±0.25 | 10 |
AR10 | 2010 | 4.90±0.15 | 2.40±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 23.61 |
AR12 | 2512 | 6.30±0.15 | 3.10±0.15 | 0.55±0.10 | 0.60±0.30 | 0.50±0.25 | 38.06 |
Type | Power | Operating | Max. | Max. | Resistance Range | TCR | ||||
±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ||||||
AR02 (0402) | 1/16W | -55 ~ +155°C | 25V | 50V | 49.9Ω - 10KΩ | 49.9Ω - 100KΩ | ±25 | |||
AR03 (0603) | 1/16W | -55 ~ +155°C | 50V | 100V | 10Ω - 49.9KΩ | 10Ω -332KΩ | ±25 | |||
AR05 (0805) | 1/10W | -55 ~ +155°C | 100V | 200V | 10Ω - 100KΩ | 10Ω –1MΩ | ±25 | |||
AR06 (1206) | 1/8W | -55 ~ +155°C | 150V | 300V | 10Ω - 200KΩ | 10Ω - 1MΩ | ±25 | |||
AR13 (1210) | 1/4W | -55 ~ +155°C | 150V | 300V | 10Ω - 499KΩ | 10Ω - 1MΩ | ±25 | |||
AR10 (2010) | ||||||||||
AR12 (2512) | 1/2W | -55 ~ +155°C | 150V | 300V | 10Ω - 499KΩ | 10Ω - 1MΩ | ±25 |
